PCB電路板故障檢測方法

發布時間 :2022-06-20 17:36 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
PCB電路板產生故障的原因多種多樣,只有準確的找到問題點,才能快速的解決故障,接下來深圳PCBA加工廠家為大家介紹PCB電路板故障檢測方法。
PCB電路板故障檢測方法


PCB電路板故障檢測方法

1、確定故障位置
一旦出現問題跡象,下一步就是追蹤和確定位置,直到查明缺陷。確定故障位置的不同方式包括目視檢查,以及使用測試設備的物理檢查。測試技術依賴于高端測試設備或使用基本工具,如萬用表,熱像儀,放大鏡和示波器等。

2、檢測設備
典型的設備包括自動飛行探測儀器,還有自動光學檢測(AOI)機器。AOI采用高分辨率相機來檢查各種缺陷,包括短路、開路、缺失、不正確或未對齊的元器件。

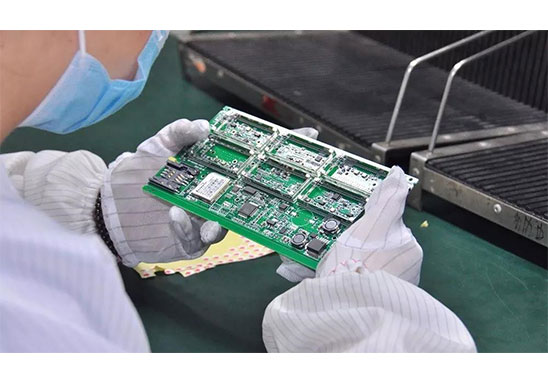

3、視覺和物理檢測
目視檢查可識別缺陷,如重疊痕跡、焊點短路、電路板過熱跡象以及燒毀組件。一些問題用肉眼很難識別時, 放大鏡可以幫助識別一些短路、焊橋、開路、焊點和電路板走線的裂縫、元件偏移等。

4、專門檢測元器件
當在元器件引腳之間檢測到低電阻時,最好的辦法是把元器件從PCB電路中取出,進行專門檢測。如果電阻仍然很低,那么這個元器件就是罪魁禍首,否則需要進一步調查。

5、給電路板上電進行檢測
目視檢查只適用于電路板的外觀查看檢測,并不適用于電路板內部層檢測。如果外觀沒有明顯可見的缺陷,則需要你為電路板上電并執行更為細致測試,才能檢測出電路板是否正常。

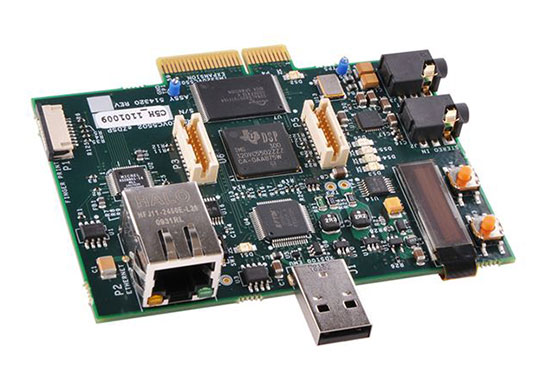

PCB電路板故障檢測方法

6、低電壓測量
該技術涉及到控制當前通過短路電流量以及找出電流流向。由于電路板上銅跡線也有電阻,通過銅跡線不同的部分產生的電壓也是不同的。使用電壓表,當您沿著短路線測量不同部分之間的電壓時,發現電壓值越來越小,則越來越接近短路。

7、用手指感測電路板發熱區域
由于短路會導致電路板局部溫度上升,因此找到具有熱量的區域可以幫助找到短路發生問題點。但是,請務必小心使用短路銅跡線的電源,及避免燙傷或電擊。

8、修復短/開線路
在PCB上識別出短路或開路點之后,下一步就是隔離問題。雖然在電路板的外表面很容易做到這一點,但對于內層而言,這是一項挑戰??赡艿慕鉀Q方案包括鉆通孔或切割適當的外部銅跡線。

PCBA加工廠家



深圳宏力捷PCBA加工優勢

1. 高度專業:公司專注于加工樣板、中小批量,承諾物料確認無誤后3-5個工作日交貨。
2. 專業的設備:公司的設備都是針對樣板和中小批量生產而量身定做的先進設備,可貼0201,BGA間距0.3MM、QFN、CSP、CON等元器件。
3. 專業的技術:技術骨干100%5年以上的工作經驗,一線操作工85%3年以上的工作經驗。
4. 公司在日常運營中貫徹了5S、6σ理念,來料到出貨最少有7次把關。數量達到100PCS的我司承諾都會過AOI光學檢測。
5. 公司承諾焊接直通率為99%以上,若客戶發現焊接缺陷,公司承諾免費返修。
